よくある質問

ボールキャスターの部品交換について

はじめに

チェア・ワゴンに使用しているボールキャスターは、長期間のご愛用や使用状態によっては、キャスターの破損やガタつき・脱落などが生じる場合があります。ここでは、ボールキャスターの種類と部品交換についてご紹介いたします。

交換部品のお問い合わせ

下記必要事項をご確認の上、ご購入店、マルニ製品販売店へお問い合わせください。

製品番号
No.0000-00
No.0000-00-0000
6ケタ又は10ケタの番号です
キャスター種類
①差し込み式キャスター
(φ30 ゴム車)
商品製造時期
1990年10月~2002年4月
②差し込み式キャスター
(φ40 ゴム車)
商品製造時期
2002年5月~2006年7月
③ねじ込み式キャスター
(φ40 ゴム車)
商品製造時期
2006年9月~2015年3月
④ねじ込み式キャスター
(φ40 PVC車)
商品製造時期
2015年3月~現在

同じ製品番号でも、商品製造時期によってキャスターの種類が異なります。キャスターの種類の詳細は、ボールキャスターの種類を確認してください。

その他のキャスターについて

マルニ木工の製品に使われている代表的なボールキャスターのみをご紹介しております。該当するボールキャスターがない場合、また他のキャスターの部品交換については、ご購入店、マルニ製品販売店へお問い合わせください。
※塗装の色は、写真と異なる場合もあります。

ご注意

※1 受金具や木部が破損している場合は、専門の修理(リフォーム)が必要になります。
※2 キャスター種類表中①~③のキャスターは、部品廃番のため、修理及び部品交換は、
  ④ねじ込み式キャスター(φ40 PVC車) への交換となります。
※3 キャスターの表面仕上げは、ゴールドとアンティーク仕様がそれぞれあります。上記品番で判断をいたします。

ボールキャスターの種類

① 差し込み式キャスター(φ30mm ゴム車)

商品製造時期:1990年10月~2002年4月

■修理についてのご注意

このキャスターは部品廃番になっており、交換部品は、④ねじ込み式キャスター(φ40 PVC車)になります。この場合、総高および座高が17㎜高くなります。また部品交換は、専門の修理(リフォーム)業者にご依頼をください。

② 差し込み式キャスター(φ40mm ゴム車)

商品製造時期:2002年5月~2006年7月

■修理についてのご注意

このキャスターは部品廃番になっており、交換部品は、④ねじ込み式キャスター(φ40 PVC車)になります。この場合、総高および座高が4㎜高くなります。また部品交換は、専門の修理(リフォーム)業者にご依頼をください。

③ ねじ込み式キャスター(φ40mm ゴム車)

商品製造時期:2006年8月~2015年3月

■交換方法

ねじ込み式キャスターの交換方法をご参考ください。

■交換部品のセット内容

④ ねじ込み式キャスター(φ40mm PVC車)

商品製造時期:2015年3月~現在

■交換方法

ねじ込み式キャスターの交換方法をご参考ください。

■交換部品のセット内容

前脚キャップについて

下記製品の前脚には、金属製キャップがついています。
キャップが破損している場合は、ボールキャスターの取付けに支障が
出る可能性がありますので、部品交換をおすすめします。

代表商品:
No.2208 地中海 ロベリア LDチェア
No.2308 地中海 ロベリアⅢ LDチェア
No.2678 地中海ロイヤル シャルルⅡ パーティチェア
No.2778 地中海ロイヤル シャルル パーティチェア

■交換方法

ボールキャスターの交換と同時に交換を行う必要があります。専門の修理(リフォーム)業者にご依頼をしてください。

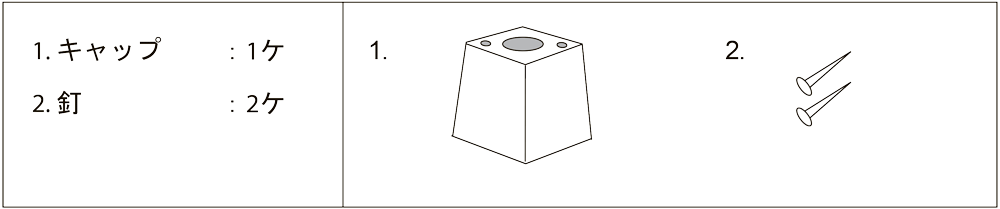

■交換部品のセット内容

差し込み式キャスターの交換方法

対応するボールキャスターの種類

木脚の先にプラスチック製ソケットが埋め込んであるタイプのボールキャスターです。

① 差し込み式キャスター(φ30mm)

② 差し込み式キャスター(φ40mm)

取外し方

取付け方

ねじ込み式キャスターの交換方法

対応するボールキャスターの種類

③ ねじ込み式キャスター(φ40mm ゴム車)
④ ねじ込み式キャスター(φ40mm PVC車)

取外し方

■取り外し上のご注意

※③ねじ込み式キャスター(φ40mm ゴム車)は、14㎜の専用板スパナが必要です。
※④ねじ込み式キャスター(φ40mm PVC車)は、12㎜の専用板スパナが必要です。

取付け方
